패턴 뷰어 사용 설명서

01화면 구성

DXF 를 연 뒤의 화면입니다. 여섯 곳만 알면 됩니다.

1. 위쪽 막대 — DXF 열기, 결과 파일 메뉴, 길이 단위(mm · cm · in), 물음표(사용법) 단추, KO · EN 언어 바꾸기.
2. 패턴 목록 — 열린 파일의 패턴과 사이즈가 나옵니다. 여기서 보고 싶은 패턴만 고릅니다.
3. 도면과 도구 막대 — 가운데가 도면입니다. 위쪽 도구로 확대·맞춤·패턴 정렬·패턴 겹침을 하고 내부선·제도판을 켜고 끕니다.
4. 측정 막대 — 도면 아래의 측정 시작 과 선 따라 · 직선 입니다. 측정 중에는 마지막 점 · 다른 경로 · 측정 저장 도 나옵니다.
5. 측정 패널 — ① 측정 경로 (찍은 점) → ② 네트 길이 (결과) → ③ 측정 결과 (저장한 목록) 순서로 봅니다.
6. 상태 줄 — 지금 할 일과 알림, 마우스가 붙은 점(SNAP), 눈금 크기, 좌표가 나옵니다. 막히면 여기부터 보세요.

02DXF 파일 열기

패턴 파일을 불러옵니다. 파일은 서버로 올라가지 않고 이 브라우저 안에서만 읽습니다.

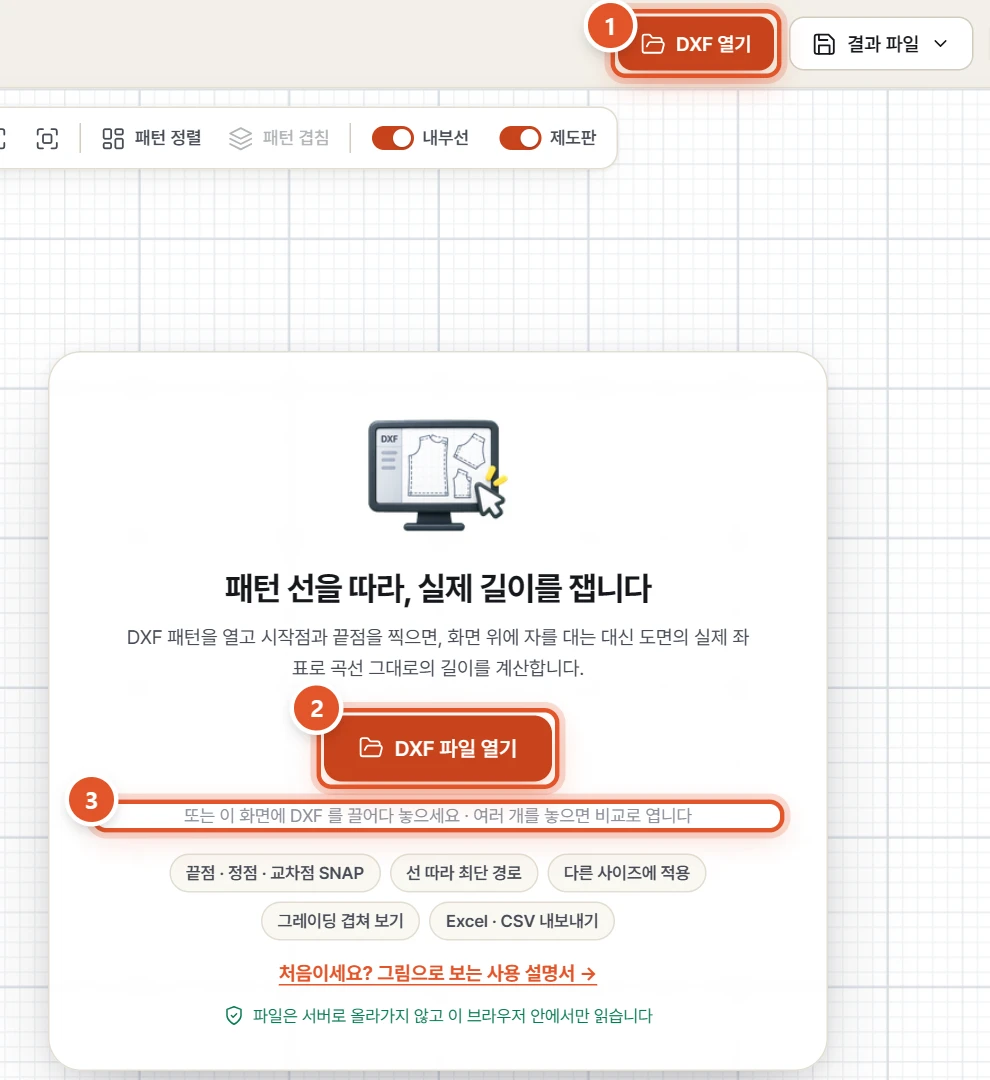

1. 오른쪽 위 DXF 열기 를 누릅니다 (Ctrl+O).
2. 처음 화면에서는 가운데 DXF 파일 열기 를 눌러도 됩니다.
3. 파일 창에서 .dxf 파일을 고릅니다. 또는 DXF 파일을 이 화면에 끌어다 놓아도 됩니다. 여러 개를 놓으면 비교용으로 함께 열립니다.

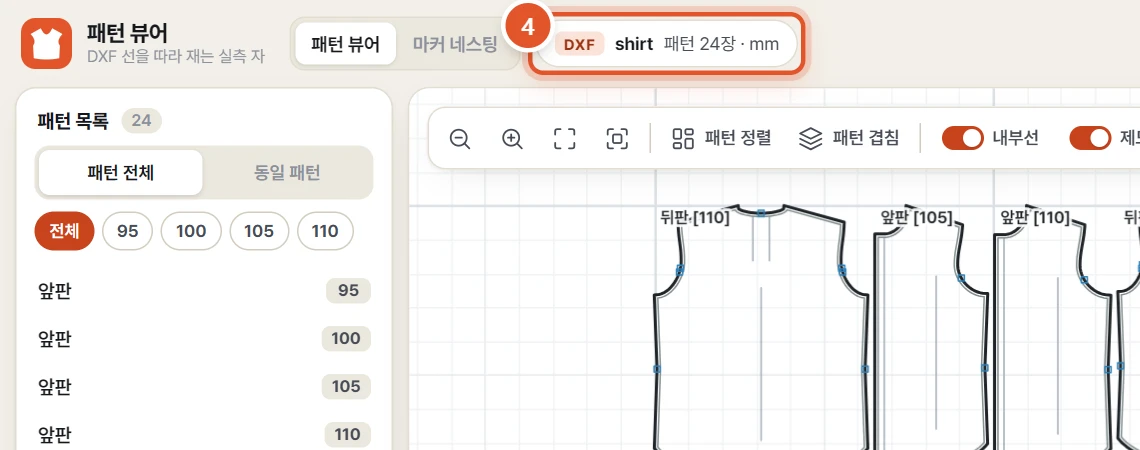

4. 열리면 위쪽에 파일 이름과 패턴 장수·단위가 나오고(예: shirt · 패턴 24장 · mm), 패턴이 화면에 가지런히 놓입니다.

도움말파일이 열린 상태에서 또 열면 새로 열기 와 비교로 추가 중에 고르라고 묻습니다. 비교로 추가 를 고르면 파일마다 A · B · C 색으로 나뉘어 함께 보입니다.

주의새로 열기 를 고르면 지금 측정 목록이 지워집니다. 먼저 결과 파일 에서 저장하세요.

03패턴 목록 — 보고 싶은 패턴만 고르기

패턴이 많으면 목록에서 패턴과 사이즈를 골라 도면을 간단하게 만듭니다.

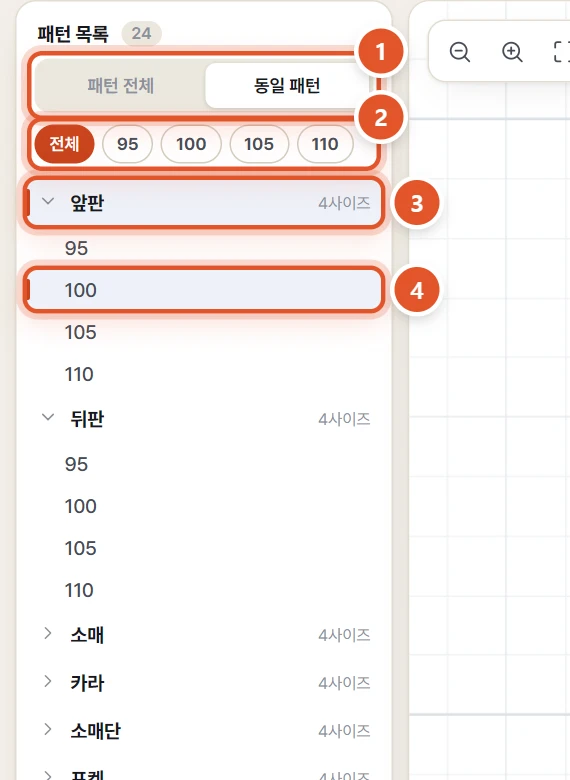

1. 패턴 전체 는 한 장씩, 동일 패턴 은 같은 패턴의 사이즈끼리 묶어서 보여 줍니다.
2. 사이즈 칩(95 · 100 · 105 · 110)을 누르면 그 사이즈만 도면에 남습니다. 전체 를 누르면 모두 보입니다.
3. 동일 패턴 에서 패턴 이름(예: 앞판)을 누르면 그 패턴의 사이즈만 도면에 나옵니다. 한 번 더 누르면 풀립니다. 이름 왼쪽 꺾쇠는 접기/펴기입니다.
4. 한 줄(한 장)을 누르면 그 패턴이 선택되고 나머지는 흐려집니다. 더블클릭하면 그 패턴을 화면에 크게 맞춥니다. Ctrl 을 누른 채 누르면 여러 장을 고릅니다.

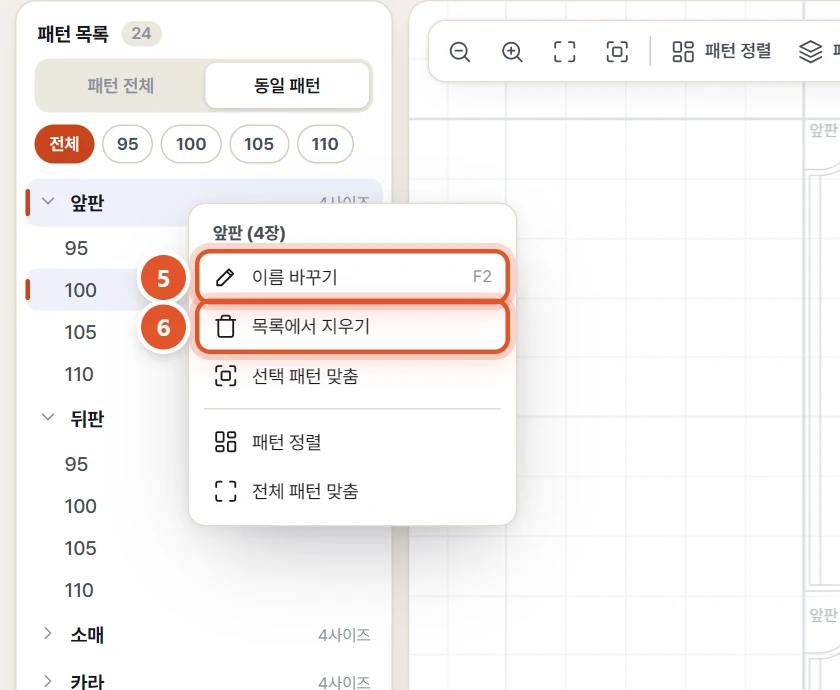

5. 줄 위에서 오른쪽 클릭 → 이름 바꾸기 (F2). 새 이름을 쓰고 Enter. 같은 패턴의 모든 사이즈 이름이 한 번에 바뀝니다.
6. 목록에서 지우기 는 필요 없는 패턴을 목록에서 뺍니다. 확인 창에서 지우기. DXF 파일 자체는 그대로입니다.

도움말패턴 이름은 DXF 안에 적힌 부위명을 읽어 씁니다. 영어 화면에서는 앞판 → Front 처럼 흔한 부위명을 영어로 바꿔 보여 줍니다.

04도면 보기 — 확대 · 맞춤 · 정렬

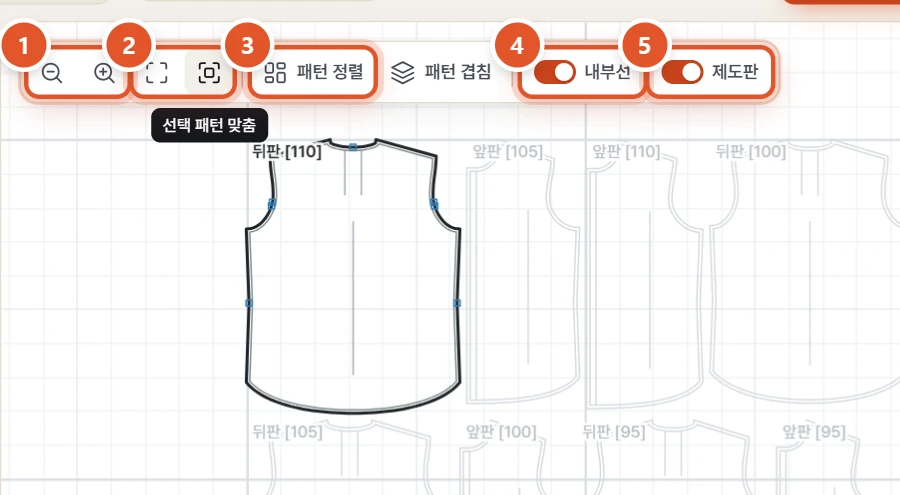

도면 왼쪽 위 도구 막대입니다. 아이콘에 마우스를 올리면 이름이 나옵니다.

1. 돋보기 축소 · 확대 (Ctrl+휠). 마우스로는 Ctrl+휠로 커서 자리를 중심으로 확대·축소합니다.
2. 전체 패턴 맞춤 은 보이는 패턴 전부를, 선택 패턴 맞춤 은 고른 패턴만 화면에 꽉 차게 맞춥니다.
3. 패턴은 마우스로 끌어 옮길 수 있습니다 (길이 값은 그대로). 흐트러지면 패턴 정렬 로 보이는 패턴을 다시 촘촘히 모읍니다.
4. 내부선 을 끄면 재단선(검은 굵은 선)만 남고 완성선·내부선·노치가 숨습니다.
5. 제도판 은 모눈 눈금입니다. 눈금 크기는 상태 줄 오른쪽에 나옵니다 (예: 눈금 1cm · 굵은 선 10cm).

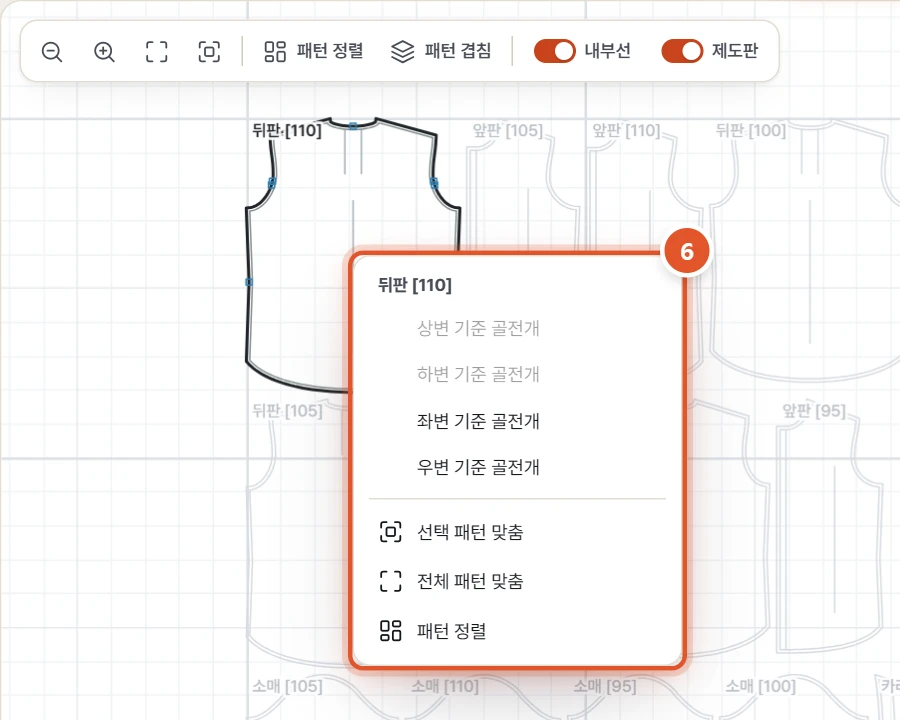

6. 패턴 위에서 오른쪽 클릭하면 선택 패턴 맞춤 · 전체 패턴 맞춤 · 패턴 정렬 메뉴가 나옵니다. 반쪽(골) 패턴은 좌변 기준 골전개 처럼 골선을 기준으로 펼칠 수 있습니다 (골선으로 쓸 수 있는 곧은 변만 눌림). 되돌리려면 전개 끄기 (반쪽으로).

도움말화면 옮기기: 빈 곳을 끌거나, 가운데 버튼 또는 Space 를 누른 채 끕니다. 휠은 위아래, Shift+휠은 좌우로 움직입니다. 패턴을 더블클릭하면 그 패턴에 맞춥니다.

05선을 따라 길이 재기 (암홀 예)

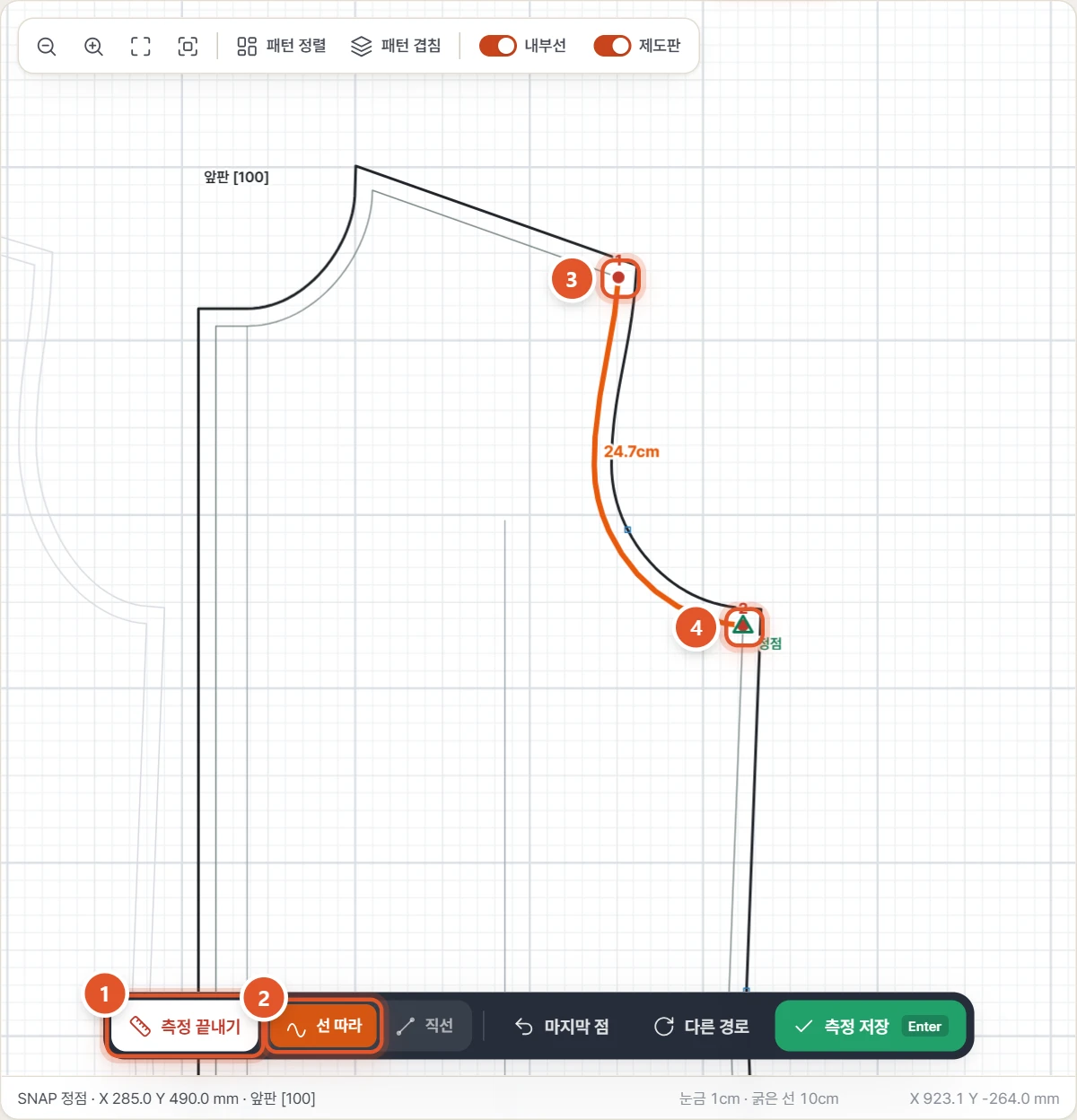

앞판 100 사이즈의 완성선 암홀(어깨 끝 → 겨드랑이)을 잽니다. 곡선을 그대로 따라간 길이가 나옵니다.

1. 도면 아래 측정 시작 을 누릅니다 (M). 측정 중에는 단추가 측정 끝내기 로 바뀝니다.
2. 선 따라 가 켜져 있는지 봅니다 (처음부터 켜져 있습니다).
3. 시작점(어깨 끝)을 클릭합니다. 선 가까이 가면 초록 표시로 끝점(□) · 정점(△) · 교차점(×) · 선 위(○)에 저절로 붙습니다. 회색 가는 선이 완성선, 검은 굵은 선이 재단선입니다.
4. 끝점(겨드랑이)을 클릭합니다. 두 점 사이가 패턴 선을 따라 주황색으로 이어지고 길이가 적힙니다.

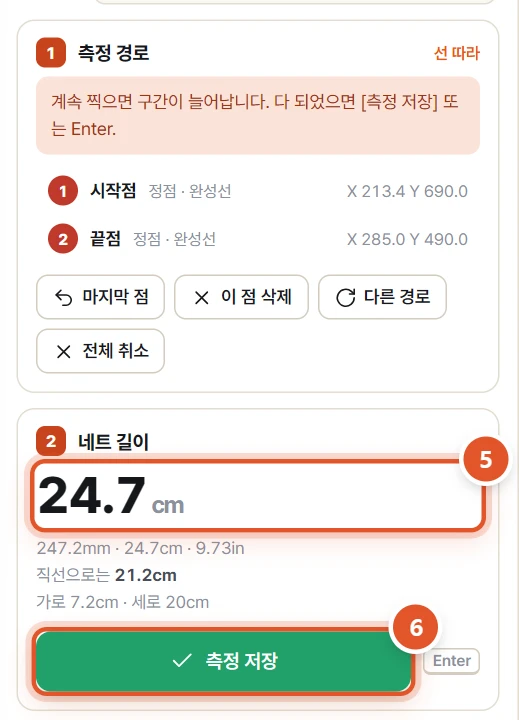

5. 오른쪽 네트 길이 에 결과가 크게 나옵니다. 아래에 mm · cm · inch 값, 직선 거리, 가로 · 세로 차이도 함께 나옵니다.
6. 측정 저장 또는 Enter. 측정 결과 표에 한 줄이 생기고 이름 칸이 바로 열립니다. 이름(예: 앞 암홀)을 쓰고 Enter.

도움말길이는 화면 배율이나 패턴을 옮긴 자리와 상관없이 DXF 의 실제 좌표로 계산합니다. 시작점과 끝점 사이에 점을 더 찍으면 그 점(경유점)을 거쳐 이어집니다.

주의한 번의 측정은 패턴 한 장 안에서만 이어집니다. 다른 패턴을 재려면 먼저 저장하거나 Esc 로 끝내세요.

06찍은 점 · 경로 고치기

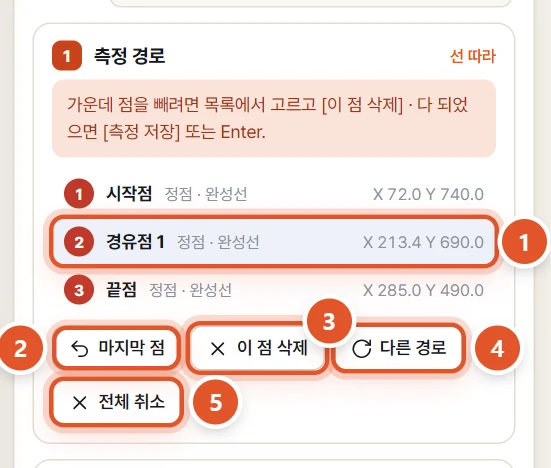

점을 잘못 찍었거나 경로가 엉뚱한 쪽으로 돌 때 씁니다. 그림은 목 옆점 → 어깨 끝 → 겨드랑이, 점 3개를 찍은 모습입니다 (가운데 점이 경유점 1).

1. 측정 경로 목록에서 점 한 줄을 누르면 그 점이 선택됩니다 (도면의 빨간 점이 진하게 바뀝니다).
2. 마지막 점 은 마지막에 찍은 점을 지웁니다 (Ctrl+Z).
3. 이 점 삭제 는 목록에서 고른 점을 지웁니다. 고른 점이 없으면 마지막 점을 지웁니다.
4. 다른 경로 는 마지막 구간을 반대쪽으로 도는 다른 길로 바꿉니다. 누를 때마다 다음 후보로 넘어갑니다 (선 따라 일 때만).
5. 전체 취소 (Esc) 는 찍은 점을 모두 지우고 측정을 끝냅니다.

도움말경로가 직선 거리보다 훨씬 길면 상태 줄에 경고가 나옵니다. 그럴 땐 다른 경로 를 누르거나, 원하는 길 위에 경유점을 하나 더 찍으세요. 마지막 점 · 다른 경로 는 도면 아래 측정 막대에도 있습니다.

07직선으로 재기 (겨드랑이 1cm 아래 가슴너비 예)

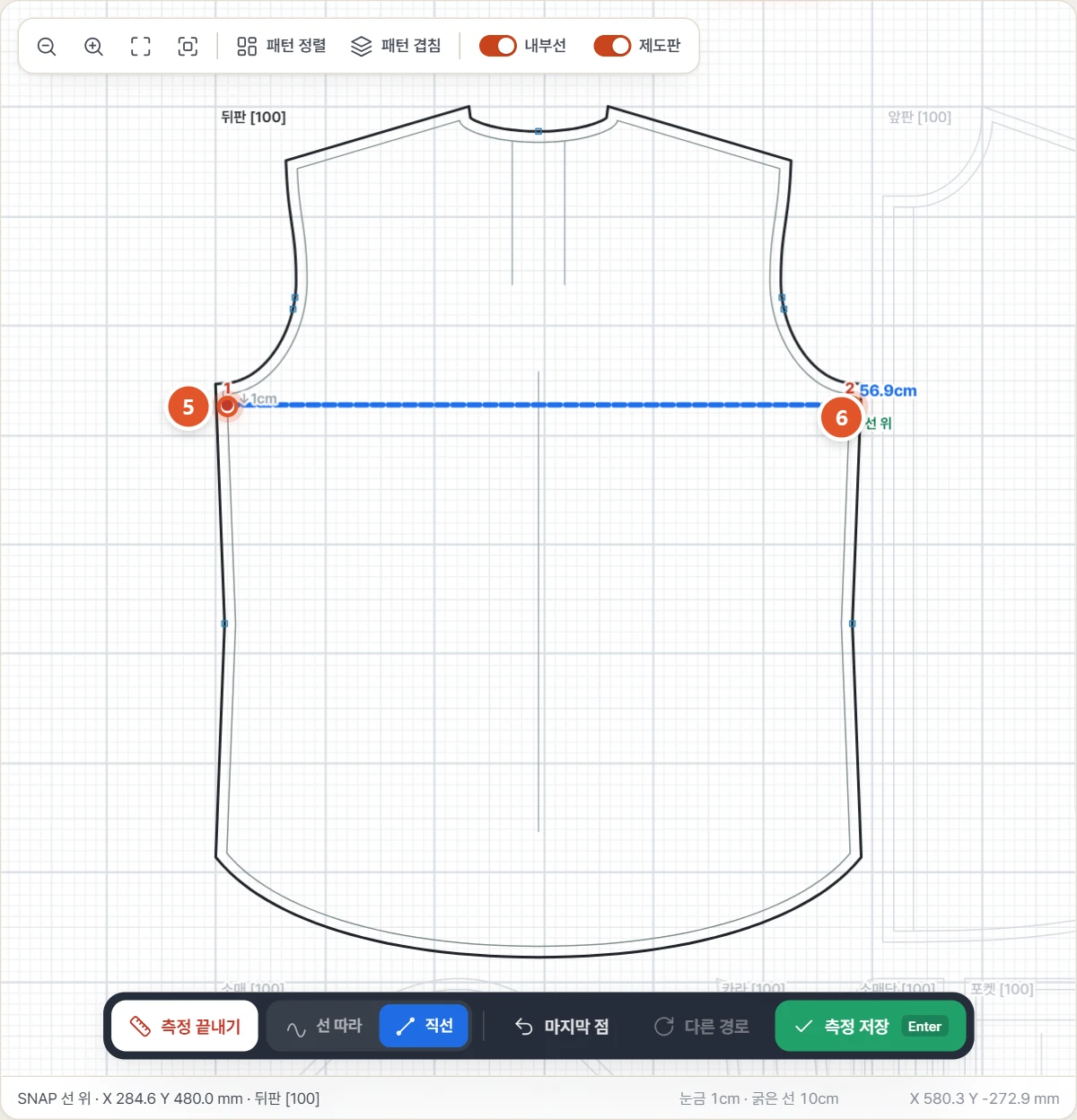

뒤판 100 사이즈에서 겨드랑이 1cm 아래의 가슴너비를 잽니다. 기준점을 옮길 필요가 없으면 3~5를 건너뛰고 두 점만 찍으면 됩니다.

1. 측정 시작 을 누른 뒤 도면 아래 직선 을 누릅니다 (측정 중 L 로 바꿔도 됩니다).
2. 첫 점(왼쪽 겨드랑이)을 클릭합니다.

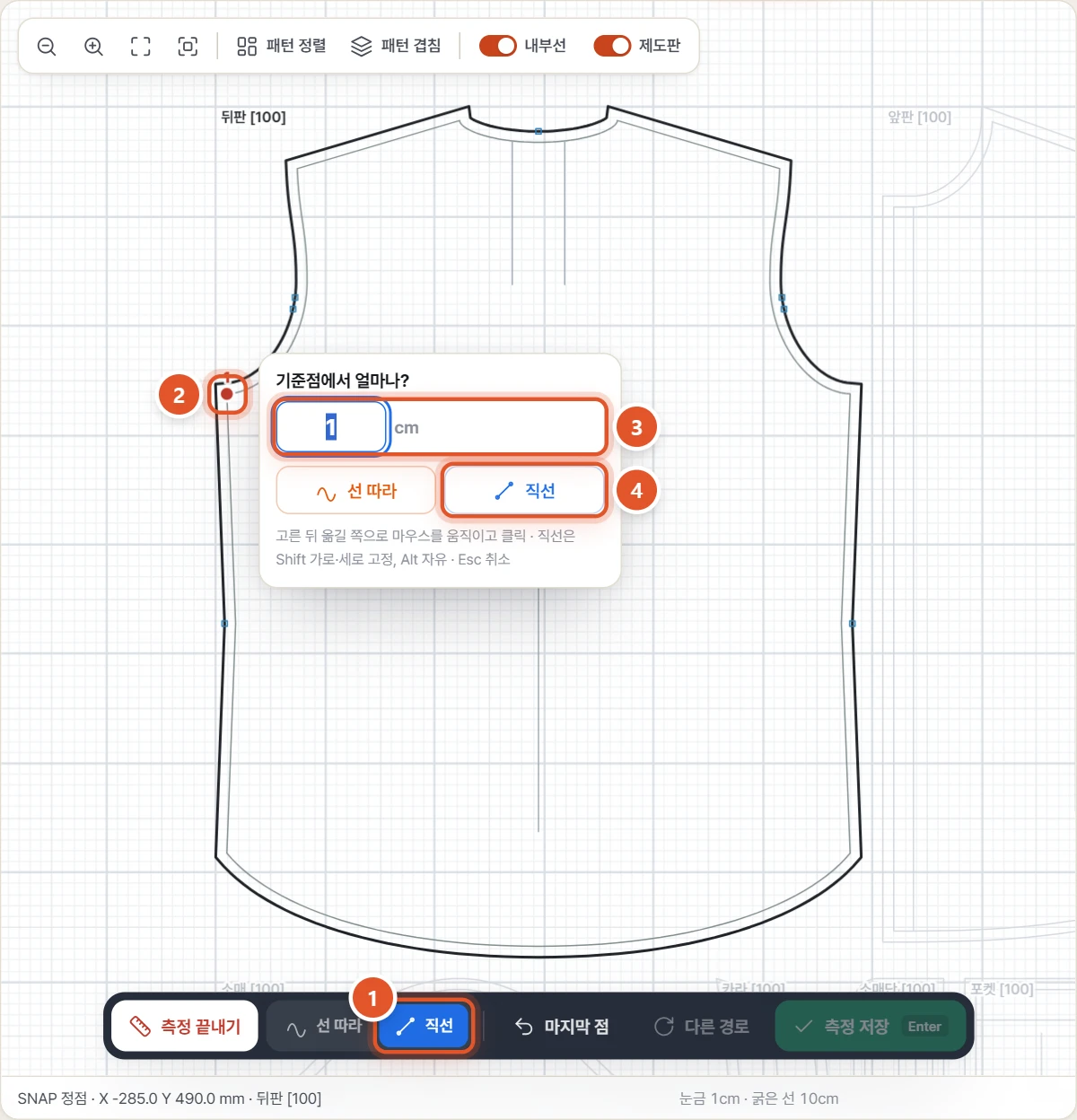

3. 그 점에서 오른쪽 클릭 → 기준점 옮기기…. 작은 창 기준점에서 얼마나? 에 거리 1 을 넣습니다 (지금 길이 단위, 여기서는 cm).
4. 직선 을 누릅니다. 선 따라 를 고르면 패턴 선을 따라 그만큼 옮깁니다.
5. 옮길 쪽(아래)으로 마우스를 움직여 클릭합니다. 점이 1cm 아래 옆선 위로 옮겨지고, 기준점과 점선으로 이어집니다.
6. 반대쪽 옆선의 같은 높이를 클릭합니다 (Shift 를 누른 채 클릭하면 수평으로 고정). 파란 점선과 길이가 나오면 측정 저장 또는 Enter, 이름(예: 가슴너비)을 씁니다.

도움말Shift 를 누른 채 움직이면 앞 점에서 수평·수직으로 고정됩니다 (직선 일 때만). Alt 를 누른 채 클릭하면 SNAP 없이 누른 자리에 점을 찍습니다.

08측정 결과 정리 — 이름 · 배수 · 수정 · 삭제

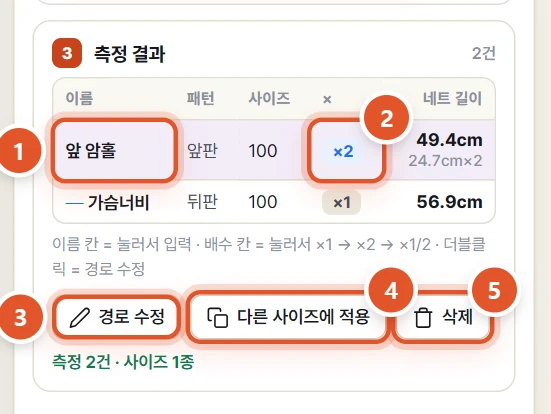

저장한 측정은 오른쪽 측정 결과 표에 쌓입니다. 한 줄을 누르면 도면에서 그 경로가 보라색으로 굵게 보입니다.

1. 이름 칸: 고른 줄의 이름 칸을 한 번 더 누르면(또는 더블클릭) 이름을 고칠 수 있습니다. Enter 로 마칩니다.
2. × 칸(배수): 누를 때마다 ×1 → ×2 → ×1/2 로 바뀝니다. 좌우 두 장을 합친 길이가 필요하면 ×2. 작은 글씨로 원래 잰 길이가 함께 보입니다 (예: 24.7cm×2).
3. 경로 수정 (또는 줄 더블클릭): 그 측정의 점이 도면에 다시 나옵니다. 점을 더 찍거나 마지막 점 으로 지운 뒤 Enter.
4. 다른 사이즈에 적용: 같은 경로를 다른 사이즈에 옮깁니다 (다음 장).
5. 삭제 (Delete): 확인 창에서 삭제 를 누르면 지워집니다. 잘못 지웠으면 Ctrl+Z.

도움말직선으로 잰 측정은 이름 앞에 ─ 표시가 붙습니다. 표 아래에 측정 건수와 사이즈 수가 나옵니다.

09다른 사이즈에 한 번에 적용

한 사이즈에서 잰 경로를 같은 패턴의 다른 사이즈에 그대로 옮겨 다시 계산합니다. 그레이딩 확인에 좋습니다.

1. 측정 결과 표에서 옮길 측정 한 줄을 누릅니다.
2. 다른 사이즈에 적용 을 누릅니다.

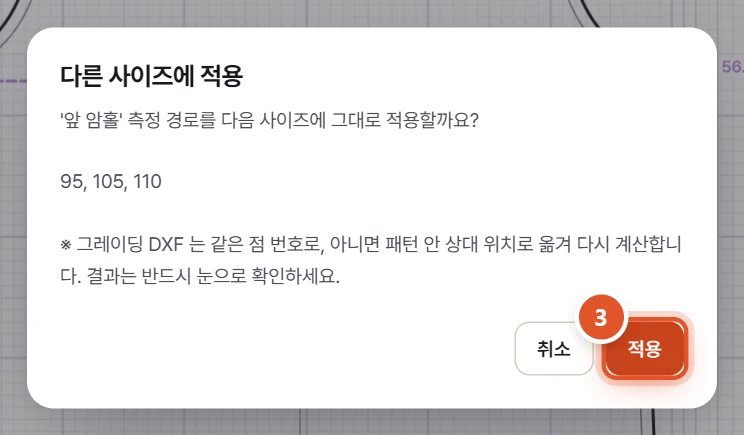

3. 창에 옮길 사이즈가 나옵니다 (예: 95, 105, 110). 적용 을 누릅니다.

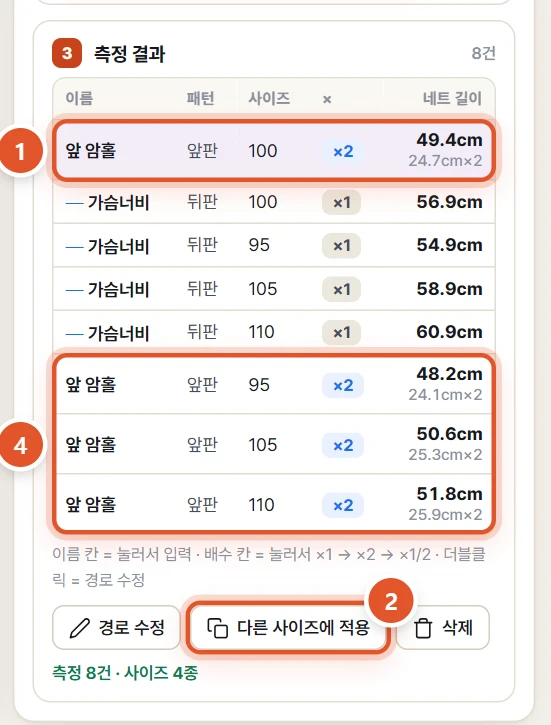

4. 사이즈마다 새 줄이 생깁니다. 이름과 배수도 그대로 따라오므로 사이즈별 길이를 바로 비교할 수 있습니다.

주의그레이딩 DXF 는 같은 점 번호로, 아니면 패턴 안 상대 위치로 옮겨 다시 계산합니다. 결과는 반드시 도면에서 눈으로 확인하세요. 사이즈 칩 전체 를 누르면 모든 사이즈의 측정 선이 보입니다.

10사이즈 겹쳐 비교하기

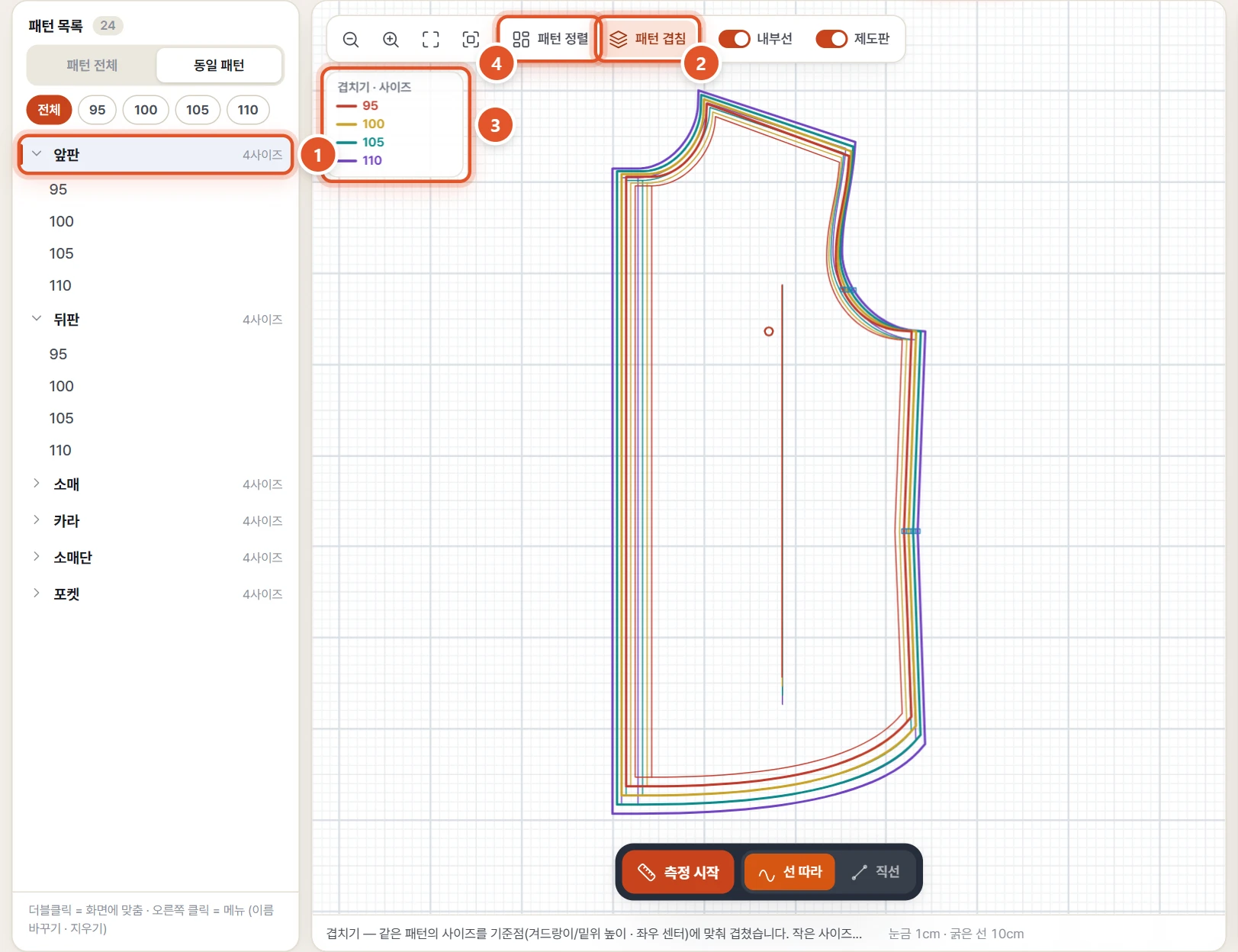

같은 패턴의 사이즈를 겨드랑이(또는 밑위) 높이와 좌우 센터에 맞춰 겹칩니다. 그레이딩 편차가 한눈에 보입니다.

1. (골라 보기) 동일 패턴 에서 패턴 이름(예: 앞판)을 누르면 그 패턴만 겹칩니다. 고르지 않으면 모든 패턴이 패턴마다 한 더미로 겹칩니다.
2. 도구 막대의 패턴 겹침 을 누릅니다.
3. 사이즈마다 다른 색으로 겹쳐지고, 왼쪽 위 겹치기 · 사이즈 범례에 색이 나옵니다. 작은 사이즈가 맨 위, 작은 동그라미가 맞춘 기준점입니다.
4. 패턴 정렬 을 누르면 다시 한 장씩 펼쳐집니다.

도움말두 파일을 비교로 추가 로 열었다면 같은 이름의 패턴끼리 겹칩니다. 패턴 겹침 을 한 번 더 누를 때마다 ① 같은 사이즈끼리 ↔ ② 사이즈까지 모두 겹치기로 바뀝니다.

11저장하고 내보내기

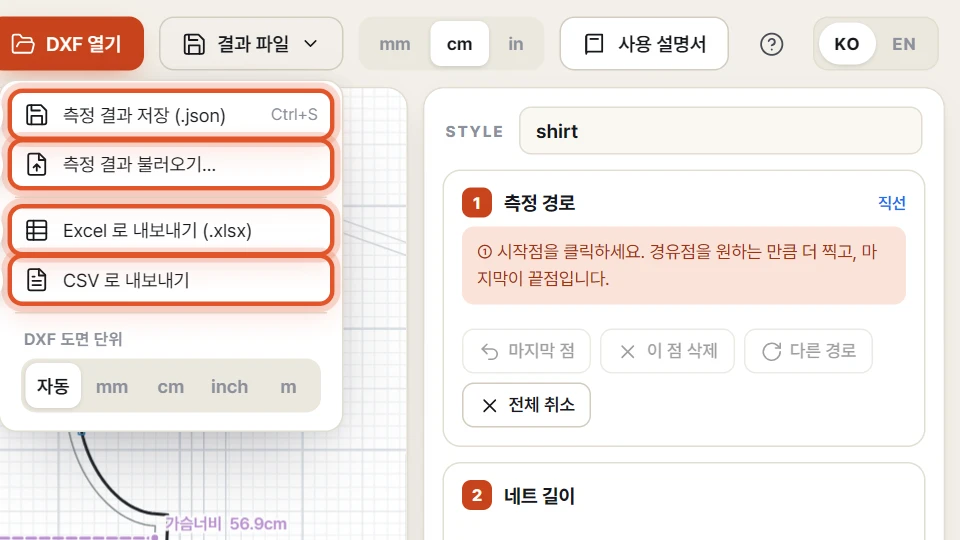

위쪽 결과 파일 메뉴에서 측정을 파일로 남깁니다. 파일 이름은 오른쪽 위 STYLE 칸의 스타일 번호로 시작합니다 (예: shirt_패턴길이.xlsx).

1. 측정 결과 저장 (.json) (Ctrl+S) — 측정 목록 전체를 저장합니다. 나중에 이어서 작업할 때 씁니다. 데스크톱 프로그램에서도 열 수 있습니다.
2. 측정 결과 불러오기… — 저장한 .json 을 다시 엽니다. 먼저 그 측정을 한 DXF 를 연 다음 불러오세요. .json 을 화면에 끌어다 놓아도 됩니다.
3. Excel 로 내보내기 (.xlsx) — 시트 두 장: "측정결과" (스타일 · 파일 · 사이즈 · 이름 · 패턴 · 재는 법 · 길이 · 배수 · 최종 길이 cm/mm/inch · 구간) 와 "사이즈비교" (사이즈별 표).
4. CSV 로 내보내기 — 같은 내용을 CSV 로 저장합니다. 아래쪽에 사이즈별 비교표가 붙습니다.

도움말나오는 값은 네트 길이뿐입니다. 로스·여유는 발주할 때 따로 잡으세요.

주의측정은 브라우저에 저장되지 않습니다. 창을 닫거나 새로고침하기 전에 측정 결과 저장 (.json) 으로 남기세요.

12단위 · 언어 · 사용법

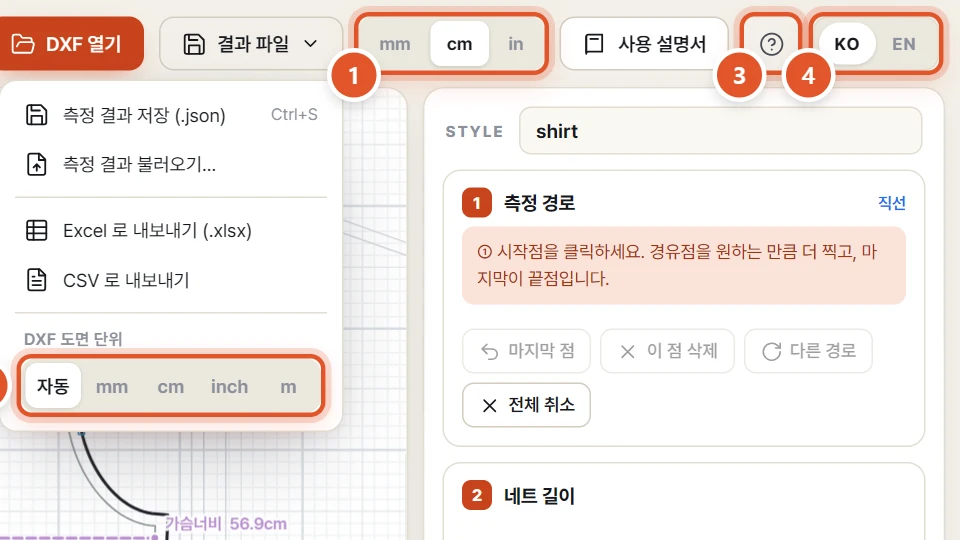

위쪽 막대 오른쪽의 설정입니다.

1. 길이 단위 mm · cm · in — 화면에 보이는 길이 단위입니다 (처음엔 cm). 바꾸면 표와 도면 글자가 바로 바뀝니다.
2. DXF 도면 단위 (결과 파일 메뉴 안) — DXF 파일 자체의 단위입니다. 보통 자동. 길이가 10배처럼 이상하면 맞는 단위로 바꿉니다. 측정이 있으면 확인 창에서 바꾸기.
3. 물음표 단추 (F1) — 사용법 창에 기능과 단축키가 정리되어 있습니다.
4. KO · EN — 화면 언어를 바꿉니다. 이 브라우저에 기억됩니다.

주의DXF 도면 단위 를 바꾸면 도면을 다시 읽습니다. 이미 저장한 측정의 길이는 예전 단위 그대로 남으니 다시 재세요.

13단축키

14자주 묻는 질문

길이가 10배(또는 1/10)로 이상하게 나와요.

DXF 단위 문제입니다. 상태 줄의 "DXF 단위 …" 를 확인하고, 결과 파일 → DXF 도면 단위 에서 맞는 단위를 고르세요. DXF 에 단위 정보가 없으면 mm 로 읽습니다.

패턴 파일이 서버로 올라가나요?

아니요. 파일은 이 브라우저 안에서만 읽고 계산합니다. 서버로 보내지 않습니다.

어떤 DXF 를 열 수 있나요?

.dxf 파일(과 이 도구로 저장한 측정 .json)을 엽니다. LINE · ARC · CIRCLE · ELLIPSE · POLYLINE · LWPOLYLINE · SPLINE 선을 읽고, 패턴은 BLOCK 단위로 나눕니다. 이름 · 사이즈는 패턴 안 글자에서 읽습니다. BLOCK 이 없으면 가까운 선끼리 묶어 조각 1 처럼 번호로 보여 줍니다.

한글 패턴 이름이 깨져서 번호로 나와요.

CAD 에서 내보낼 때 한글이 손상된 파일입니다. 내보내기 옵션에서 문자 인코딩(한국어/CP949)을 확인하세요. 목록에서 오른쪽 클릭 → 이름 바꾸기 로 직접 이름을 붙여도 됩니다.

클릭해도 점이 찍히지 않아요.

먼저 측정 시작 을 눌렀는지 보세요. 선에서 너무 멀면 찍히지 않습니다 — 선 가까이를 누르거나 확대하세요. 한 측정은 패턴 한 장 안에서만 이어지므로, 다른 패턴은 Esc 로 끝낸 뒤 새로 재세요. 선이 없는 자리는 Alt+클릭.

경로가 엉뚱한 쪽으로 돌아가요.

두 점 사이는 가장 짧은 길로 이어집니다. 다른 경로 를 누르거나, 원하는 길 위에 경유점을 하나 더 찍으세요.

시접이나 여유가 들어간 값인가요?

아니요. 찍은 선의 길이 그대로(네트 길이)입니다. 완성선을 찍으면 완성선 길이, 재단선을 찍으면 재단선 길이입니다. 로스 · 여유는 발주할 때 잡으세요.

반쪽(골) 패턴의 전체 길이를 재고 싶어요.

패턴 위에서 오른쪽 클릭 → 좌변 기준 골전개 처럼 골선 쪽을 골라 펼친 뒤 재세요. 또는 반쪽에서 잰 뒤 × 칸을 ×2 로 바꿉니다. 이미 펼친 패턴에서 ×2 를 누르면 확인하라는 알림이 나옵니다.

다음에 이어서 작업하려면 어떻게 하나요?

측정 결과 저장 (.json) 으로 저장해 두고, 다음에는 같은 DXF 를 먼저 연 뒤 측정 결과 불러오기… 로 엽니다.

수정 전 · 후 두 파일을 비교할 수 있나요?

네. 한 파일을 연 상태에서 DXF 열기 로 다른 파일을 열고 비교로 추가 를 고르세요. 파일마다 A · B · C 색 상자로 나뉘고, 패턴 겹침 으로 같은 이름의 패턴끼리 겹쳐 볼 수 있습니다.
